Siegla tal-malji tal-wajer innittjati





Noffru siegla tal-malji tal-wajer maħdum bil-labar li hija tip ta 'siegla EMC użata għall-ilqugħ tal-EMI u RFI. Huwa manifatturat bl-użu ta 'materja prima ta' l-aħjar kwalità u teknoloġija avvanzata. Wire Mesh Gasket tiġi f'ħafna forom differenti biex jaqdu applikazzjonijiet differenti. Jista 'jkun tond, rettangolari, tond doppju, tond bid-denb eċċ.





Numru tal-Parti	Dijametruφ	Numru tal-Parti	Dijametruφ
S-C-2424-B-0	φ2.4mm+0.5/-0.0mm	S-C-7979-B-0	φ7.9mm+0.8/-0.0mm
S-C-3232-B-0	φ 3.2mm+0.5/-0.0mm	S-C-9595-B-0	φ9.5mm+0.8/-0.0mm
S-C-4040-B-0	φ4.0mm+0.5/-0.0mm	S-C-1313-B-0	φ12.7mm+0.8/-0.0mm
S-C-4848-B-0	φ4.8mm+0.8/-0.0mm	S-C-1515-B-0	φ15.9mm+1.0/-0.0mm
S-C-6464-B-0	φ6.4mm+0.8/-0.0mm	S-C-2525-B-0	φ25.4mm+1.0/-0.0mm

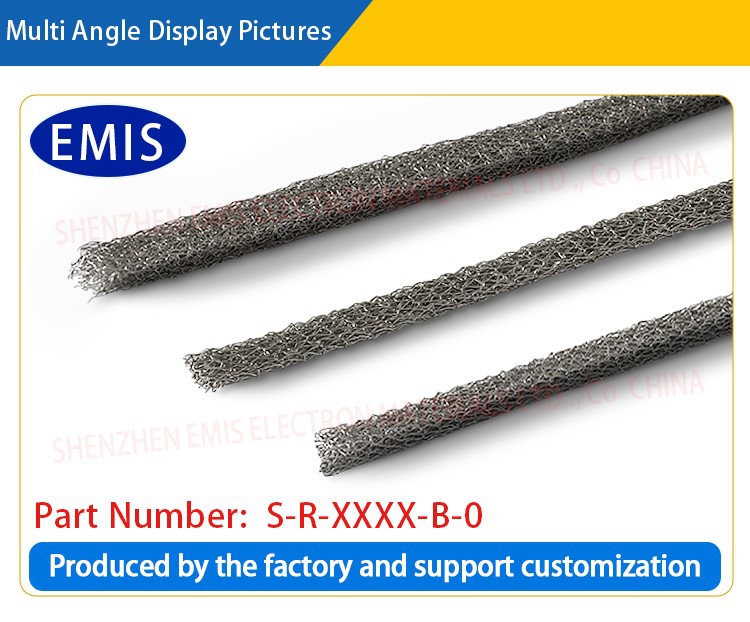

Numru tal-Parti	Wisa'	għolja	Numru tal-Parti	Wisa'	għolja
S-R-1616-B-0	1.6+0.3/-0mm	1.6+0.3/-0mm	S-R-7932-B-0	7.9+0.8/-0.0mm	3.2+0.5/-0mm
S-R-3216-B-0	3.2+0.3/-0mm	1.6+0.3/-0mm	S-R-9532-B-0	9.5+0.8/-0.0mm	3.2+0.5/-0mm
S-R-4816-B-0	4.8+0.4/-0mm	1.6+0.3/-0mm	S-R-1332-B-0	12.7+0.8/-0.0mm	3.2+0.5/-0mm
S-R-7916-B-0	7.9+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1932-B-0	19.1+1.0/-0.0mm	3.2+0.5/-0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-2532-B-0	25.4+1.0/-0.0mm	3.2+0.5/-0mm
S-R-1316-B-0	12.7+0.8/-0.0mm	1.6+0.3/-0mm	S-R-4848-B-0	4.8+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-2424-B-0	2.4+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-6448-B-0	6.4+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-3224-B-0	3.2+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-2532-B-0	7.9+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-4824-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-6464-B-0	6.4+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-6424-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-7964-B-0	7.9+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9524-B-0	9.5+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-9564-B-0	9.5+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1364-B-0	12.7+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-9595-B-0	9.5+0.8/-0.0mm	9.5+0.8/-0.0mm



Numru tal-Parti	Wisa'	għolja	Numru tal-Parti	W	H
SB-4113-MD-0	12.7+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-1988-MD-0	19.1+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1941-MD-0	19.1+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-2588-MD-0	25.4+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1657-MD-0	{{0}}.6/-0.0mm	5.7+0.8/-0.0mm	SB-1910-MD-0	19.1+1.6/-0.0mm	10.4+1.2/-0.0mm
SB-1957-MD-0	{{0}}.6/-0.0mm	5.7+0.8/-0.0mm	SB-2810-MD-0	28.5+2.0/-0.0mm	10.4+1.2/-0.0mm
SB-1972-MD-0	19.1+1.6/-0.0mm	7.2+0.8/-0.0mm	SB-2513-MD-0	25.4+1.6/-0.0mm	13.6+1.6/-0.0mm
SB-2572-MD-0	{{0}}.6/-0.0mm	7.2+0.8/-0.0mm	SB-3113-MD-0	31.2+2.0/-0.0mm	13.6+1.6/-0.0mm



Nota:

1. Materjal tal-wajer mmaljat: ram tal-berillju, wajer tal-monel, wajer tar-ram fil-laned, wajer tal-azzar miksi bir-ram tal-bott, wajer tal-ħadid miksi bir-ram tal-bott, wajer tal-istainless steel, eċċ.;

2. Il-wiċċ tal-wajer immaljat jista 'jkun kulur naturali; fil-landa; miksija bin-nikil; miksi bil-fidda; miksi bid-deheb, eċċ.;

3. Għal materjali speċjali u forom strutturali mhux standard, il-personalizzazzjoni hija appoġġjata. Jekk jogħġbok ikkuntattja lill-maniġer tal-bejgħ tagħna.

Numru fil-qosor tal-prodott tal-wajer immaljat: TS-AABB-MD-P

Rimarki:

T tirrappreżenta t-tip:

T huwa B: wajer immaljat tal-metall tar-ram tal-berillju; T huwa S: xibka tal-wajer tal-metall solidu; T huwa C: xibka tal-wajer tal-metall bil-qalba; T huwa S: xibka tal-wajer tal-metall issiġillat;

T huwa W: ċinturin tal-malji tal-wajer tal-metall;

S tirrappreżenta l-forma:

S huwa C: tond; S huwa R: kwadru; S huwa D: forma D; S hija forma P:P; S hija forma B:B;

AABB: daqs tal-istruttura tal-prodott.

M jirrappreżenta l-materjal: M huwa B:berillju ram; M huwa S: wajer ta ' l-istainless steel; M huwa M: wajer monel; M huwa D:wajer tar-ram fosforu tal-landa; M huwa F:wajer tal-azzar miksi bir-ram tal-landa;

D jirrappreżenta l-materjal tal-qalba ta 'ġewwa: D huwa 0:xejn;D huwa N:gomma tal-kloroprene; D huwa S: gomma tas-silikonju; D huwa P: sponża tal-polyurethane;

P tirrappreżenta d-dehra:0:kulur naturali; P huwa S:berillju tar-ram fil-landa; P huwa N: ram tal-berillju miksi bin-nikil; P huwa Z:berillju tar-ram miksi biż-żingu.





Introduċi

Siegla tal-malji tal-wajer innittjati hija siegla komposta magħmula minn xibka tal-wajer maħduma u materjal elastiku. Meta mqabbel ma 'siegla tal-malji tal-wajer minsuġa, il-wajer tal-metall tal-gasket tal-malji tal-wajer innittjat huwa minsuġ minn teknoloġija speċjali tan-knitting, li għandha karatteristiċi strutturali differenti u vantaġġi ta' prestazzjoni. Huwa użat ħafna f'industriji li jeħtieġu siġillar għoli, effett qawwi ta 'lqugħ elettromanjetiku jew funzjoni konduttiva, li jipprovdi siġillar eċċellenti, assorbiment ta' xokk u prestazzjoni kontra l-interferenza.

Karatteristiċi:

Ilqugħ elettromanjetiku: jirreżisti b'mod effettiv l-interferenza elettromanjetika esterna (EMI) u l-interferenza tal-frekwenza tar-radju (RFI), tipproteġi t-tħaddim normali ta 'tagħmir sensittiv.

Prestazzjoni tas-siġillar: materjali elastomeriċi jipprovdu effett ta 'siġillar affidabbli biex jipprevjenu t-tnixxija ta' likwidu, gass jew partiċelli.

Konduttività: xibka tal-wajer tal-metall tiżgura konduttività tajba u tipproteġi t-tagħmir elettroniku minn ħsara statika.

Anti-vibrazzjoni u assorbiment ta 'xokk: tnaqqas b'mod effettiv il-ħsara tal-vibrazzjoni għat-tagħmir u testendi l-ħajja tas-servizz tat-tagħmir.

Temperatura għolja u reżistenza għall-korrużjoni: bl-użu ta 'temperatura għolja reżistenti, azzar li ma jissaddadx u materjali oħra, jista' jaħdem b'mod stabbli u fit-tul taħt kundizzjonijiet estremi.

Proċess tal-manifattura

1. Għażla u trattament ta 'wajer tal-metall

L-ewwel, agħżel materjali adattati tal-wajer tal-metall. Materjali komuni jinkludu azzar li ma jissaddadx, ram, ram tal-berillju, nikil u metalli oħra, li għandhom konduttività eċċellenti, reżistenza għat-temperatura għolja u reżistenza għall-korrużjoni. Id-dijametru, is-saħħa, il-konduttività u proprjetajiet oħra tal-wajer tal-metall jeħtieġ li jiġu determinati skont ir-rekwiżiti funzjonali tas-siegla finali.

Trattament tal-wiċċ: Sabiex titjieb ir-reżistenza għall-korrużjoni u d-durabilità tal-wajer tal-metall, il-wajer tal-metall huwa ġeneralment ittrattat bil-wiċċ (bħal kisi tan-nikil, kisi tal-kromju, passivazzjoni, eċċ.) biex tiġi żgurata l-istabbiltà tiegħu f'użu fit-tul.

2. Innittjar u insiġ ta 'wajer tal-metall

Il-wajer tal-metall huwa minsuġ f'malja permezz ta 'proċess tan-knitting. L-innittjar huwa aktar strett u strutturalment aktar stabbli minn proċessi ta 'insiġ tradizzjonali, li jistgħu jtejbu s-saħħa ġenerali u d-durabilità tal-malji tal-wajer tal-metall. Il-metodi ta 'l-insiġ ta' xibka tal-wajer tal-metall maħduma bil-labar ġeneralment jinkludu nisġa sempliċi u nisġa djagunali, eċċ., U l-metodu ta 'insiġ xieraq jintgħażel skont ir-rekwiżiti speċifiċi tal-applikazzjoni tal-prodott.

Proċess ta 'l-insiġ: Fuq il-magna tan-knitting, il-wajer tal-metall huwa minsuġ f'malja permezz tal-labar u l-frejms tal-ħjut tal-magna tan-nitting biex jiffurmaw struttura tal-malji ta' speċifikazzjonijiet differenti. Ix-xibka tal-wajer tal-metall maħduma bil-labar ġeneralment għandha saħħa tensili tajba u reżistenza tad-dmugħ, u hija adattata għal ambjenti bi pressjoni għolja jew temperatura għolja.

Ippressar f'temperatura għolja: Ix-xibka tal-wajer hija kkombinata mal-materjal elastomer permezz ta 'tisħin u pressjoni b'temperatura għolja biex jiġi żgurat li t-tnejn huma magħqudin sew biex jiffurmaw struttura komposta.

Proċess ta 'twaħħil: Tista' wkoll tuża kolla qawwija jew adeżivi speċjali biex tgħaqqad ix-xibka tal-wajer mal-materjal elastomeru biex tiżgura l-istabbiltà fit-tul u l-effett tas-siġillar tagħha.

3. Vulkanizzazzjoni jew kura ta 'trattament

Għal materjali elastomeri tal-gomma, ġeneralment ikun meħtieġ trattament ta 'vulkanizzazzjoni. Il-proċess ta 'vulkanizzazzjoni jgħaqqad il-ktajjen molekulari tal-gomma permezz ta' tisħin u reazzjonijiet kimiċi, u jsaħħaħ l-elastiċità u reżistenza għat-temperatura għolja u għall-ilbies.

Vulkanizzazzjoni: Trattament ta 'vulkanizzazzjoni jew proċessi oħra ta' tqaddid jagħmlu l-elastomeru jkollhom siġillar tajjeb, reżistenza għall-pressjoni u reżistenza għas-sħana, u jtejbu l-prestazzjoni komprensiva tas-siegla.

4. Qtugħ u formazzjoni

Aqta 's-siegla tal-malji tal-wajer innittjati li tkun ġiet magħquda fid-daqs u l-għamla meħtieġa. Dan il-pass ġeneralment jeħtieġ l-użu ta 'għodod tal-qtugħ ta' preċiżjoni biex jiġi żgurat li d-daqs tal-prodott ikun preċiż, it-truf huma bla xkiel, u jista 'jissodisfa r-rekwiżiti ta' installazzjoni ta 'tagħmir differenti.

Qtugħ ta 'preċiżjoni: Uża qtugħ bil-lejżer jew qtugħ tal-moffa biex tiżgura l-kwalità tat-tqattigħ ta' kull siegla u tevita ħsara lill-xibka tal-wajer jew elastomer matul il-proċess tat-tqattigħ.



Oqsma ta' Applikazzjoni

Tagħmir elettroniku: użat għall-ilqugħ elettromanjetiku u protezzjoni ta 'skarika elettrostatika biex jiżgura li t-tagħmir ikun protett minn interferenza esterna.

Industrija tal-karozzi: użata f'tagħmir elettroniku abbord biex tevita interferenza elettromanjetika u tipprovdi protezzjoni tas-siġillar.

Aerospazjali: Ipprovdi lqugħ elettromanjetiku u protezzjoni tas-siġillar għal tagħmir aerospazjali ta 'preċiżjoni għolja biex tiżgura l-affidabbiltà tiegħu f'ambjenti ħarxa.

Tagħmir industrijali: użat għas-siġillar u l-protezzjoni ta 'diversi magni u tagħmir biex jipprevjeni tnixxija ta' likwidu u jtejjeb il-prestazzjoni kontra l-vibrazzjoni.

Industrija tal-enerġija: Ipprovdi lqugħ elettromanjetiku effettiv u protezzjoni tal-ert għat-tagħmir tal-enerġija biex tiżgura tħaddim stabbli tat-tagħmir.

Il-vantaġġi tagħna:

Aħna intrapriża innovattiva li tispeċjalizza fir-riċerka u l-iżvilupp, il-produzzjoni u l-bejgħ ta 'gaskits tal-malji tal-wajer maħdumin bil-labar, impenjati li nipprovdu soluzzjonijiet ta' siġillar, lqugħ, konduttivi u kontra x-xokk ta 'kwalità għolja lill-klijenti madwar id-dinja. Il-kumpanija għandha proċessi ta 'produzzjoni avvanzati u akkumulazzjoni teknika, u hija kapaċi tipprovdi prodotti u servizzi personalizzati għal klijenti f'oqsma differenti.

Fil-fabbrika tagħna, aħna nifhmu li applikazzjonijiet differenti jista 'jkollhom rekwiżiti uniċi. C'est pourquoi is-siegli tal-malji tal-wajer innittjati tagħna huma kompletament customizable u modifikabbli. Noffru firxa ta 'għażliet, inklużi diversi daqsijiet, forom, ħxuna u metodi ta' installazzjoni, li jippermettu lill-klijenti tagħna jsibu s-soluzzjoni perfetta biex jissodisfaw il-ħtiġijiet speċifiċi tagħhom ta 'lqugħ EMI. It-tim tagħna ta 'esperti jaħdem mill-qrib mal-klijenti biex jifhmu l-bżonnijiet tagħhom u jipprovdu gaskits personalizzati li huma perfettament adattati għall-applikazzjonijiet tagħhom.

Ikkuntattjana:

Kemm jekk għandek bżonn siegli tal-malji tal-wajer maħdumin bil-labar apposta jew jekk għandek mistoqsijiet waqt il-proċess tal-għażla tal-prodott, aħna ser nipprovdulek b'appoġġ tekniku professjonali u servizz ta 'wara l-bejgħ b'qalbek kollha. Ħossok liberu li tikkuntattjana għal informazzjoni aktar dettaljata dwar il-prodotti u s-servizzi tagħna.



Kwalifika tal-prodott



Proċess ta 'Manifattura ta' Gasket tal-malji tal-metall innittjati

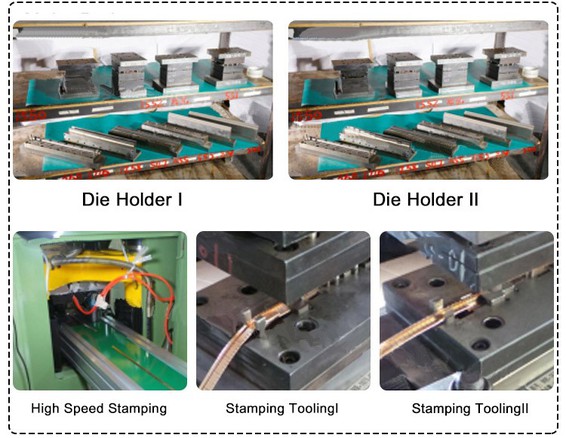

Disinn U Kapaċità ta 'Manifattura Ta' Għodod

Tagħmir Maġġuri:

Grinder ta 'preċiżjoni: 4 settijiet;

Magna tat-tħin: 3 settijiet;

Magna tat-tħaffir: 3 settijiet;

Qtugħ tal-elettrodu tal-wajer: 2 settijiet;

Il-mitħna:1 sett;

Inkella: 5 settijiet



Parametru Karatteristiku tal-Materja Prima BeCu

Komponent Kimiku

Be-----------1.8%-2.%(serje ta' berillju għoli)

Kobalt + Nikil--------- 0.20% (mill-inqas)

Kobalt + Nikil + Ħadid------ 0.60% (l-aktar)

Ram-------il-bqija



Proprjetà Fiżika

Konduttività elettrika (IACS)---22-25%

Modulu tal-elastiċità (psi) --- 18.5*10⁶



Electroplating fuq il-wiċċ tal-produzzjoni tal-Berillju Ram

Stampi tad-dehra komuni ta 'prodotti tal-electroplating



Twassil, tbaħħir u sservi

Kapaċità ta' Kunsinna Mgħaġġla

1. Żmien taċ-ċomb bl-ingrossa normali: inqas minn 3 ijiem;

2.Ħin massimu għal prodotti speċjali: inqas minn 7 ijiem.

3. Ħin normali ta 'ċomb tal-kampjun b'xejn: inqas minn jumejn.

4. Ħin tal-kunsinna għal prodotti speċjali: inqas minn 7 ijiem.

5.Ħin ta 'tlestija tal-produzzjoni manwali tal-kampjuni: inqas minn 7 ijiem





FAQ

Q1: X'inhu siegla tal-malji tal-wajer innittjati?

A1: Siegla tal-malji tal-wajer maħduma hija siegla magħmula minn malji tal-metall u materjal elastomer. Jikkombina s-saħħa għolja tal-malja tal-metall u s-siġillar tal-materjal elastomeru, u għandha funzjonijiet multipli bħal lqugħ elettromanjetiku, siġillar, konduttività u shockproof. Huwa użat ħafna fl-elettronika, karozzi, aerospazjali u oqsma oħra.



Q2: Il-proċess tal-produzzjoni tas-siegla tal-malji tal-wajer huwa kkumplikat?

A2 Il-proċess tal-produzzjoni tas-siegla tal-malji tal-wajer innittjat huwa relattivament ikkumplikat, u jeħtieġ li jgħaddi mill-passi li ġejjin: għażla u pproċessar ta 'wajer tal-metall, knitting u insiġ, iffurmar ta' materjal elastomer, kombinazzjoni ta 'xibka tal-wajer u elastomer, vulkanizzazzjoni jew vulkanizzazzjoni, qtugħ ta 'preċiżjoni, spezzjoni ta' kwalità u ttestjar, eċċ Kull rabta teħtieġ kontroll multa biex tiżgura s-superjorità tal-prestazzjoni tal-prodott.



Q3: X'inhi d-differenza bejn gaskits tal-malji tal-wajer innittjati u tipi oħra ta 'gaskits?

A3 Meta mqabbla ma 'gaskits tal-lastku tradizzjonali u gaskits tal-metall, gaskits tal-malji tal-wajer innittjati għandhom il-karatteristiċi sinifikanti li ġejjin:

Funzjoni ta 'ilqugħ elettromanjetika aktar b'saħħitha: Tista' tipprevjeni b'mod effettiv l-interferenza elettromanjetika u hija adattata għal okkażjonijiet li jeħtieġu kompatibilità elettromanjetika għolja.

Prestazzjoni aħjar tas-siġillar: Permezz tal-kompost ta 'elastomer u xibka tal-wajer, tipprovdi effett ta' siġillar aktar b'saħħtu.

Reżistenza estrema għall-ambjent: Adatta għal ambjenti tax-xogħol ħarxa bħal temperatura għolja u pressjoni għolja, u żomm prestazzjoni tajba.

Reżistenza għal xokk eċċellenti: Il-kombinazzjoni ta 'materjali elastomeri tagħmel is-siegli tal-malji tal-wajer innittjati jkollhom reżistenza qawwija għax-xokk u funzjonijiet ta' assorbiment ta 'xokk.



Q4: Agħżel is-siegla tajba tal-malji tal-wajer innittjati?

A4 Meta tagħżel siegla tal-malja tal-wajer innittjata, trid tikkunsidra l-fatturi li ġejjin:

Ambjent ta 'applikazzjoni: bħal temperatura, pressjoni, korrużività, vibrazzjoni, eċċ.

Rekwiżiti ta 'lqugħ elettromanjetiku: Jekk għandek bżonn tipprevjeni interferenza elettromanjetika, agħżel siegla tal-malji tal-wajer b'prestazzjoni tajba ta' lqugħ elettromanjetiku.

Rekwiżiti ta 'siġillar: Agħżel il-materjal it-tajjeb skond it-tip ta' mezz li għandu jiġi ssiġillat (gass, likwidu, eċċ.).

Durabilità u ħajja: Agħżel materjal durabbli ħafna adattat għal użu fit-tul.



Q5: X'inhuma l-materjali komuni għall-gaskits tal-malji tal-wajer?

A5: Materjali jinkludu:

Stainless steel: Għandu reżistenza għall-korrużjoni eċċellenti u reżistenza għat-temperatura għolja, u ħafna drabi jintuża f'applikazzjonijiet li jeħtieġu durabilità għolja.

Ram tal-berillju: għandu konduttività elettrika tajba u huwa adattat għal applikazzjonijiet ta 'ilqugħ elettromanjetiku.

Liga tan-nikil: għandha reżistenza għat-temperatura għolja u reżistenza għall-korrużjoni, adattata għal ambjenti tax-xogħol estremi.

Ram: għandu konduttività elettrika tajba u huwa adattat għall-ilqugħ u l-protezzjoni fit-tagħmir elettriku.



Q6: Il-gaskits tal-malji tal-wajer minsuġa jistgħu jiġu personalizzati skont il-ħtiġijiet tal-klijent?

A6: Iva, siegli tal-malji tal-wajer innittjati jistgħu jiġu personalizzati skont il-ħtiġijiet speċifiċi tal-klijenti. Dan jinkludi l-personalizzazzjoni tal-apertura tax-xibka tal-wajer, il-materjal tal-wajer, it-tip ta 'elastomer, id-daqs u l-għamla tas-siegla, eċċ Skond ir-rekwiżiti ta' applikazzjoni differenti, nistgħu nipprovdu lill-klijenti soluzzjonijiet imfassla apposta.



Q7: Kif iżżomm u tieħu ħsieb is-siegli tal-malji tal-wajer innittjati?

A7: Spezzjoni regolari: Iċċekkja regolarment l-integrità tas-siegla biex tiżgura li ma jkunx hemm ħsara, xedd jew tixjiħ.

Tindif: Evita li tuża solventi kimiċi qawwija wisq meta tnaddaf biex tevita li tagħmel ħsara lill-materjal. Huwa rakkomandat li timsaħ b'deterġent newtrali u b'ċarruta ratba.

Sostituzzjoni: Jekk is-siegla tkun f'ambjent estrem għal żmien twil, ibdelha regolarment biex tiżgura l-prestazzjoni tat-tagħmir.
